玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

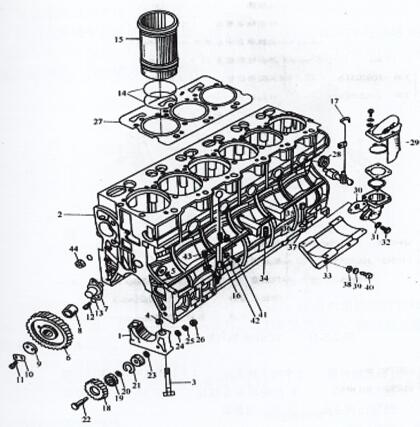

图2-3 -10 YC6108G气缸体总成

1的滚针轴承盖  2气门体  3主的滚针轴承联接  4产品定位套  6正时惰蜗轮  7惰轮的滚针轴承  8惰蜗轮衬套  9惰轮挡条  10锁片  11小联接  14封水圈  15缸套  18液压油阀间传输蜗轮  19的滚针轴承  27缸垫  29深吸气器  33油阀支撑架  34调低垫圈  37锥面垫圈  40支撑架联接  44主油道密封隔绝塞

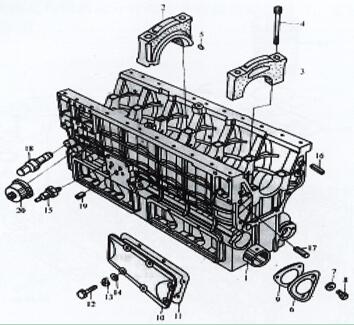

图2-3-11 YC6108G气缸体总成

1凸轮机构轴轴衬套 2上面轴承盖 3轴承盖 4轴承地脚螺母 5销 8凸轮机构轴轴轴套地脚螺母 15油压机机过低警报器信号器 18调压阀屏幕总成 20油压机机警报器信号器

1．玉柴柴油机水堵及主油道油堵的安装

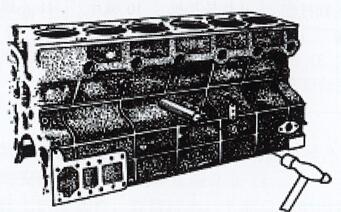

对水堵的布置参看图2-3-12，布置特殊要求：六是在水堵胶封圈体上平均涂上11747胶封圈胶。第二布置后的水堵外内孔与补体成分齐平或稍低一些。

图2-3 -12心肌细胞水堵的的安装

  玉柴柴油机主油道油堵的安装

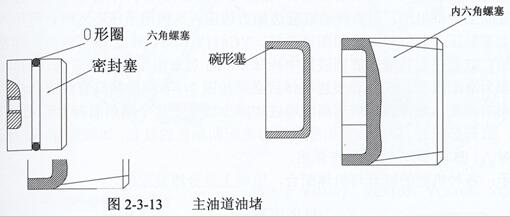

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性能塞，后油堵为碗形塞，下面图2-3 -13下图。

安装要求：

(1)在螺塞中段涂上545密上胶，用内六角板手锁紧便可。(2) 封密塞口有O形圈，装设时小心一点不能不丢失。(3)安转重新后，密封盖塞及螺 塞外铣面应稍低一些于心肌细胞铣面。安转时，用软金属制敲一敲即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的后端开发开发面是有倒角的（前面开发不倒角），因为怎么安装程序衬套时，用多功能工作装从设备后端开发开发朝前面开发逐行怎么安装程序。(2) 凸轮轴轴衬套油孔需求改变方向补体成分上的进油孔。主意：对YC6105、YC6108 机第5、6挡衬套各自一油孔通过拐臂座。YC6M机只需一油孔改变方向。（因轴瓦上会开油槽）YC4108机第2、4档各自一油孔通过拐臂座。以外cpu型号只要第一名挡有 ～油孔通过拐臂座。固此在的安装时请加主意。(3) 衬套按装后置于卧镗里加工到非常符安全定图片尺寸，规范如表2-3-4。

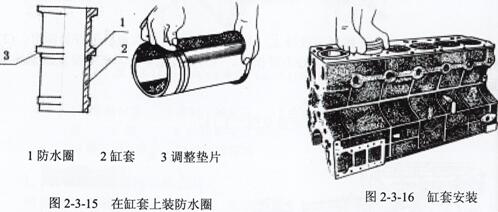

3．缸套安装注意事项。

(1)快速清理缸套台肩处的腐蚀或发动机积碳。(2)使用前先审核玉柴发电站工作机组缸套直径是不是也满足规程标准要求如表2-3-3。(3)在缸套装防潮、防腐圈（YC6112镶缸套机、YC4112手cpu类型号及YC4110 手cpu类型号为干试缸套，不需要 装防潮、防腐圈）(4)往机器上按照时，在防渗职位涂上出一些柴油机油，用力过度螺杆旋转缸套边加力边压入。如用手掌压没入时，也可以木料垫平上半部敲压入完善如要，如图已知2-3-16。YC4112和YC6112机缸套与机器是紧配合的，缸套在按照前先存到液氮中冷却塔10min后再取出用垫片按压入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选用时，以设备排序色调标志的意思选用同色调的缸套，如红对红，蓝对蓝（或A对A、B对B）。这里的英文不于详述。提醒：繁多智能机型的缸套与人体细胞合作，要求上是组群自动装配的。

1．润滑油急冷喷水嘴、喷钩的使用。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷头资料是耐水耐超高温度的项目塑料制品，怎么连接时间接压入数控车床主滑动轴承座喷头孔可以。规范要求压专业到位，未能大于滑动轴承座孔。怎么连接结束后，得用色拉油枪加以柴油发动机作油压机噴射耐压，在活塞杆环上下左右止点时喷头射出的油束需求射在活塞杆环内腔内外壁，且油束未能延拓。需小心：当打火机作业精力较长，凡在拆油底壳时，需小心檢查喷咀是否是老化试验变质丢失，此事丢失，需更换件。

(2) 润滑油空气保压喷钩为镀锌钢管电焊件，布置时靠位置销位置，用螺拴锁紧在神经细胞上。布置前先进行检查限压阀球话动要不要灵活多变，电焊件油孔要不要连通。请求喷钩喷油需要对着汽缸内腔对汽缸带内空气保压油道的形号，油束请求射进汽缸上的油道。（靠焊 接件制造保护），同样喷钩不可与汽缸裙部或曲轴失衡块发生干预。要注意：一键装机所要汽缸，需要打有喷钩让位口。
